Met de EPA geometrie export, exporteer je de geometrie vanuit Vabi Elements naar Vabi EPA (NTA 8800).

Vanaf 1 januari 2021 is nieuwe methodiek voor de energieprestatie van gebouwen, de NTA 8800, ingegaan. Deze methodiek is ingebouwd in ons softwareproduct Vabi EPA. De methodiek komt niet meer terug in Vabi Elements EPG.

Er is een exportmogelijkheid ontwikkeld, waarmee de geometrie vanuit Vabi Elements kan worden ingelezen in de nieuwe Vabi EPA. Dit scheelt veel tijd en overbodig overtikwerk. In het filmpje hieronder laten we je zien hoe makkelijk het is om een 3D Vabi Elements model in Vabi EPA te importeren.

Wat wordt er nu geëxporteerd:

    • Algemene gegevens als adresgegevens, bag pand en verblijfsobject ID.
    • Bouwdelen worden automatisch samengevoegd. In de opmerkingen van het bouwdeel staan de oorspronkelijke bouwdelen en ruimtes genoemd.
    • Oppervlakten van bouwdelen inclusief deelvlakken.
    • De breedte en hoogte van ramen/deuren.
    • Zonwering
      • Vaste buitenzonwering wordt geëxporteerd als Vaste zonwering met g.alt en g.dif;
      • Binnenzonwering wordt geëxporteerd als Screens, wit;
      • Geen zonwering wordt geëxporteerd als Geen zonwering.
    • Luifels die in de geometrie zijn getekend (zie volgende paragraaf)
      • Horizontale luifels worden als overstek geëxporteerd. Het vinkje <=80% van zichtveld wordt standaard op ‘aan’ gezet. Dit is de meest ongunstige waarde.
      • Verticale luifels worden als zijbelemmering links/rechts geëxporteerd. Hiermee wordt ook al berekend of het vinkje hoogteverschil <2,5 aan/uit moet staan.
    • De perimeter
    • De oriëntatie wordt automatisch ingevuld, waarbij de wanden die de oriëntatie Noord hebben in Elements, de oriëntatie Voorgevel krijgen
    • In Elements kun je een EPG project indelen in zones. Deze indeling wordt ook gebruikt om in EPA het object in rekenzones op te delen
    • Constructies worden aangemaakt in de constructiebibliotheek van EPA en worden toegewezen aan de juiste constructies in de Geometrie
    • Voor glas wordt de U kozijn, U glas en Psi glas geëxporteerd
    • Voor overige constructies wordt de Rc-waarde geëxporteerd
    • Bouwdelen die grenzen aan een ander gebouw of aan een identiek gebouw worden niet meegenomen in de export omdat die geen onderdeel zijn van de thermische schil
    • De automatisch bepaalde oppervlakte van een zone wordt ingevuld bij Rekenzone-Algemeen-Gebruiksoppervlakte.
    • Data voor basisopname ramen en gevels worden geëxporteerd.
    • Gebouwhoogte wordt geëxporteerd.
    • Omtrek vloeren wordt meegenomen in de export.
    • Oriëntatie voorgevel kan bij de export worden aangegeven.
    • Bouwdelen met dezelfde eigenschappen worden samengevoegd.

Heb jij al met de EPA export gewerkt? Vertel ons wat je er van vindt. (elements@vabi.nl)

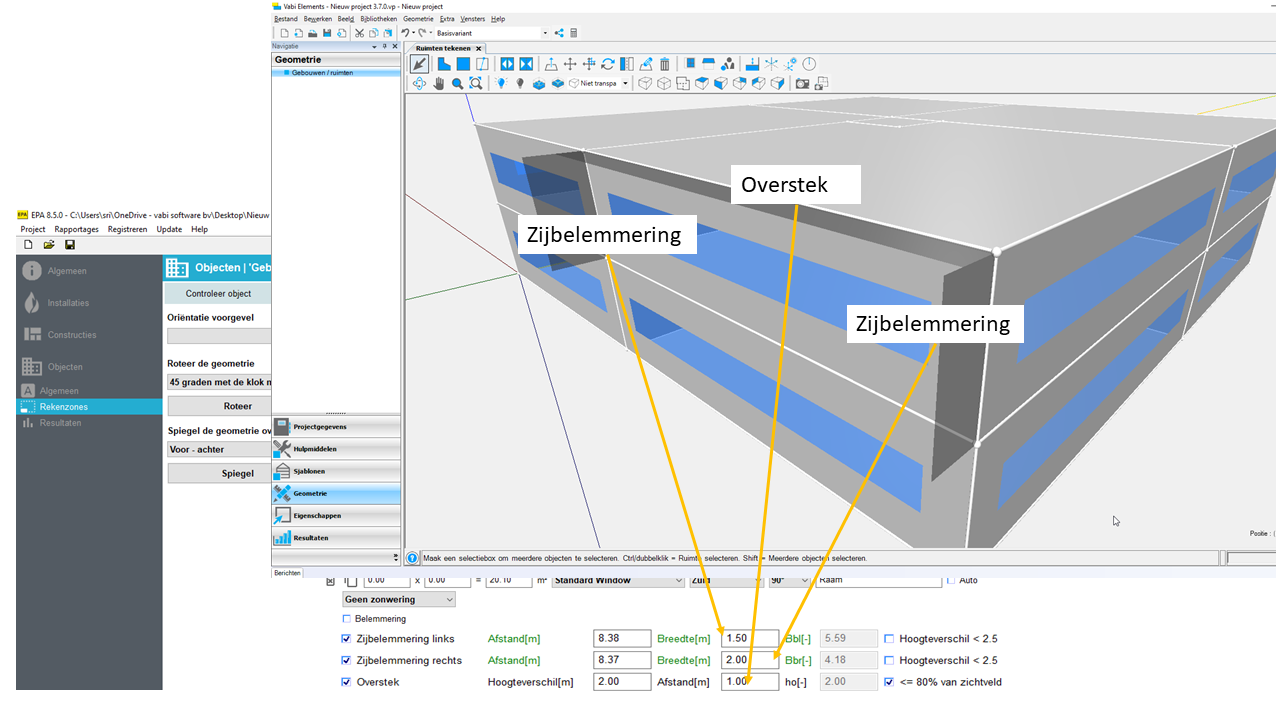

Luifels

  • Horizontale luifels worden als overstek geëxporteerd. Het vinkje <=80% van zichtveld wordt standaard op ‘aan’ gezet.
  • Verticale luifels worden als zijbelemmering links/rechts geëxporteerd. Hiermee wordt ook al berekend of het vinkje hoogteverschil <2,5 aan/uit moet staan.

Wijze van plaatsen van de luifel

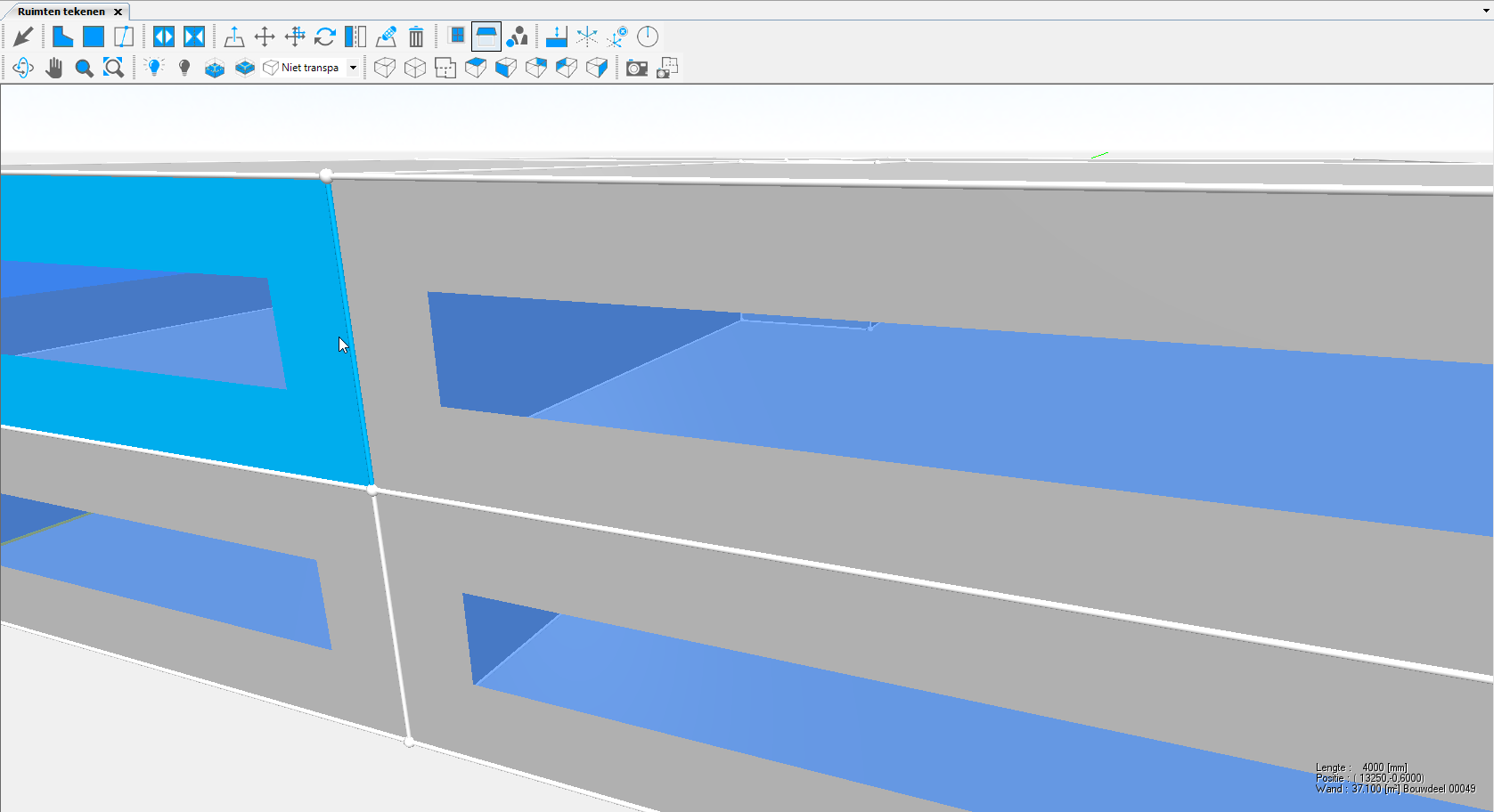

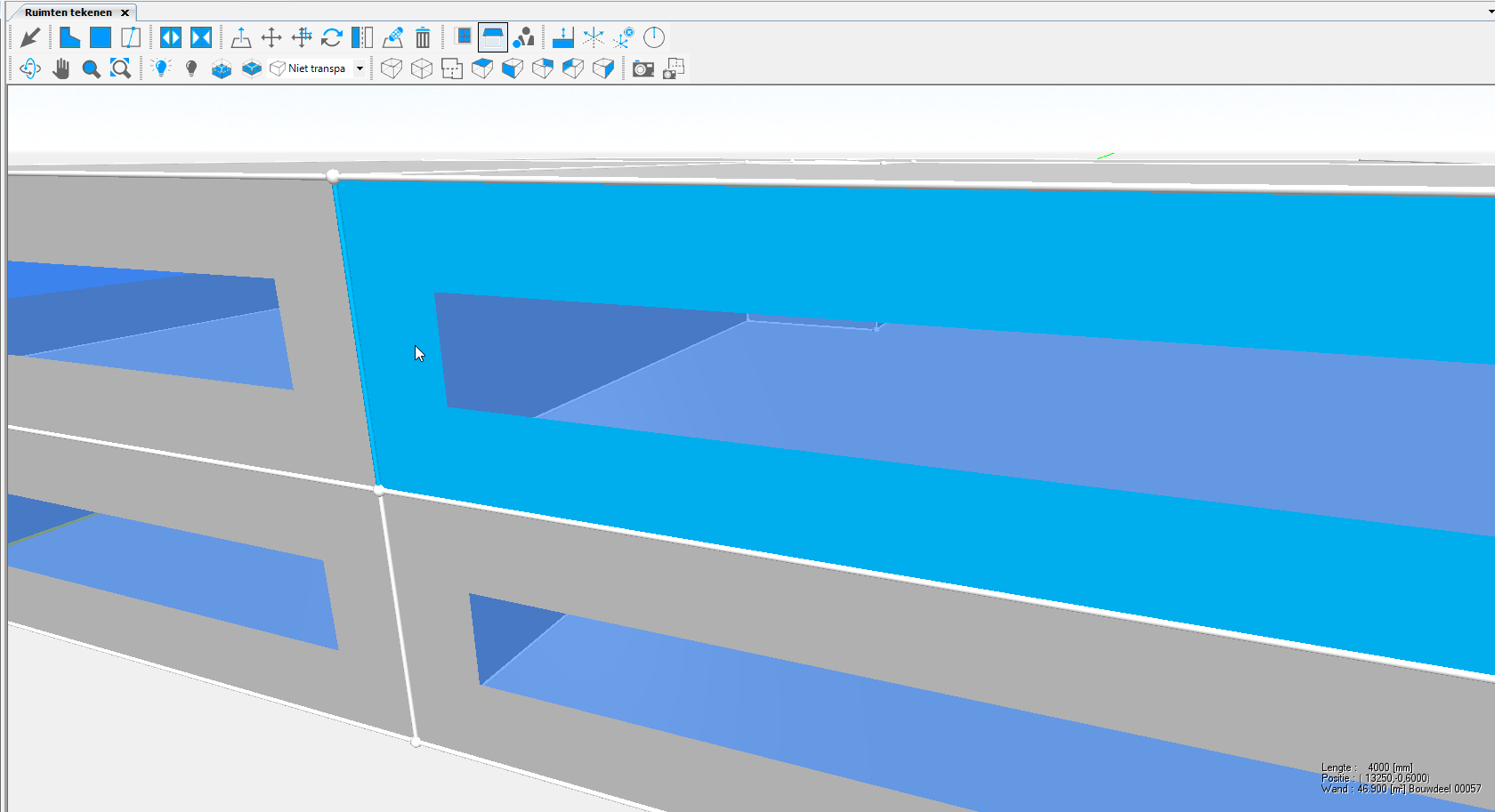

Bij het tekenen van de luifels in Elements is het belangrijk te weten dat de manier van tekenen invloed heeft op het toewijzen van de luifel aan een constructievlak in EPA. Bij de onderstaande afbeeldingen zie je twee manieren, waarop je een luifel langs dezelfde lijn kunt tekenen. Door met je muis over het vlak te gaan wordt deze blauw geselecteerd. Vervolgens klik je met de muis de betreffende lijn waarlangs de luifel moet worden geplaatst. In de eerste afbeelding zal de luifel worden geplaatst als onderdeel van het linkervlak. In de tweede afbeelding zal de luifel onderdeel zijn van het rechtervlak. Wanneer je de luifel voor zowel het linkervlak als het rechtervlak geëxporteerd wil hebben, dien je de luifel twee keer te tekenen, volgens onderstaande afbeeldingen.

In Elements heeft dit verder geen implicaties op de berekening, maar het is goed om te weten dat op deze manier de luifel wordt geëxporteerd naar een .epa bestand.
