Zonne-energie
PV-panelen
Publicaties
ISSO 75.1 paragraaf 15.4
ISSO 82.1 paragraaf 15.4
Meerdere rekenzones
Als de PV panelen zijn aangesloten op de hoofdmeterkast, dan geef je het totale oppervlak in 1 rekenzone op, bijvoorbeeld de grootste rekenzone. Het is niet nodig het oppervlak over verschillende rekenzones te verdelen.
Een woning bestaat uit twee rekenzones, omdat de slaapkamer voorzien is van koeling. Als je een kopie van de installatie maakt en koeling toevoegt, dan moet je niet vergeten de PV panelen in de tweede installatie met koeling te verwijderen. Je kunt PV ook verdelen, maar dat is niet noodzakelijk.
Collectieve opwekking
Indien er sprake is van een collectieve installatie (bijv. in een appartementencomplex) dan dien je de PV-panelen zelf op basis van m2 naar rato over de appartementen te verdelen.
Een portiek met verschillende appartementen heeft 25 pv-panelen van 2.58 m² in totaal 64.5 m². Voor registratie van het woongebouw (nieuwbouw) voor de BENG-berekening kun je dit oppervlak en aantal overnemen bij de installatie voor het woongebouw van 750 m².
De woningen hebben een gebruiksoppervlak van resp. 65, 75 en 85 m². De PV-panelen moet je oppervlakte gewogen verdelen. Het aantal is niet handig om aan te passen, omdat dit een heel getal is, je vult daarom bij aantal 1 in. Bij het oppervlak vul je het deel in wat aan het appartement toe te rekenen is. Voor het appartement van 85 m² is dat 85/750 × 25×2.58 m² = 7.31 m². Voor het appartement van 75 m² vul je oppervlak van 6.45 m² in en de appartementen van 65 m² vul je een oppervlak van 5.59 m² in.
| Ag totaal | Ag appartement | ||||
| gebruiksoppervlak | 750 | 75 | 85 | 65 | m² |
| fgebouw | 0.1 | 0.113 | 0.087 | – | |
| opp. PV panelen | 64.5 | 6.45 | 7.31 | 5.59 | m² |
Fabricagejaar
Vul hier het jaartal in waarin de zonnepanelen geplaatst zijn.
Uit het opnameprotocol:
Opmerking: Bepaal in het geval van monokristallijne en polykristallijne panelen het jaar van plaatsing. Als dit onbekend is, moet met het bouwjaar van de woning worden gerekend. Is het bouwjaar voor 2001, dan wordt met 2000 als installatiejaar gerekend.
Wattpiek
De forfaitaire waarde waarmee gerekend wordt uit tabel 16.1 uit de NTA 8800, zie afbeelding.
Indien het fabricagejaar onbekend is, zal met het bouwjaar uit de rekenzone (algemeen) gerekend worden.
Bouwintegratie
Uit het ISSO praktijkboek, zie publicaties hieronder:
De volgende vormen van bouwintegratie kun je onderscheiden:
- Niet geventileerd: de panelen zijn direct – zonder luchtspouw – op dak of gevel gemonteerd;
- Matig geventileerd: de panelen zijn op of in het dak of gevel gemonteerd en er is een luchtspouw tussen het paneel enerzijds en dak of gevel anderzijds. Hier vallen bijvoorbeeld ook panelen op gegolfde daken onder;
- Sterk geventileerd: de panelen zijn op een open draagconstructie gemonteerd of worden mechanisch geventileerd.
Publicaties
ISSO 75.1 paragraaf 15.4.3
ISSO 82.1 paragraaf 15.4.3
ISSO-Praktijkboek Energieprestatie gebouwen paragraaf 15.4.3
PVT-panelen
Publicaties
ISSO 75.1 paragraaf 15.4
ISSO 82.1 paragraaf 15.4
Zonneboiler
Publicaties
ISSO 75.1 paragraaf 15.3
ISSO 75.1 paragraaf 15.4
ISSO 82.1 paragraaf 15.3
ISSO 82.1 paragraaf 15.4
Hellingshoek
Uit het opnameprotocol en praktijkboek §15.4.1:
De hellingshoek is de hoek tussen het paneel of collector en het horizontale vlak. Daarbij is 0° horizontaal en 90° verticaal.
Publicaties
ISSO 75.1 paragraaf 15.4.1
ISSO 82.1 paragraaf 15.4.1
Praktijkboek Energieprestatie paragraaf 15.4.1
Invoer beschaduwing
Je kunt kiezen of je de afmetingen van overstek e/o (zij)belemmeringen invult en dat de software dan ‘Automatisch‘ bepaalt welk type beschaduwing er van toepassing is. Of je bepaalt aan de hand van het opnameprotocol welk type beschaduwing er is en je vult de direct in zonder specifieke afmetingen vast te leggen. Bepaling van beschaduwing wordt dan in het projectdossier vastgelegd. Als er geen vorm van beschaduwing is, dan kun je voor ‘Minimale belemmering‘ kiezen, of voor ‘Automatisch‘ en laat alle vinkjes leeg.
Invoer van beschaduwing wordt hieronder beschreven, deze is voor zonneboiler, PV-panelen en PVT gelijk.
Publicaties
ISSO 75.1 paragraaf 15.4.7
ISSO 82.1 paragraaf 15.4.7
Kwaliteitsverklaring
Vul eerst alle gegevens van het hele object in, zodat de energieprestatie berekend kan worden. Pas als de EP2 berekend is, vul je de kwaliteitsverklaring in, zodat de energiebehoefte van tapwater en verwarming bekend is.
Als het object meerdere rekenzones heeft, en de tapwater- en/of verwarmingsinstallatie wordt met meerdere rekenzones gebruikt, zorg dan dat bij het installatiescherm van de betreffende rekenzones de tapwater en/of verwarmingsinstallatie aan elkaar gekoppeld worden. Lees hier meer over het koppelen van installatie bij meerdere rekenzones.
https://www.vitec-vabi.com/nieuws/installatie-gebruiken-in-meerdere-rekenzones/
Kwaliteitsverklaring ophalen via BCRG
Zet het vinkje aan als je gebruik wilt maken van de koppeling met BCRG. Doe dit in de betreffende rekenzone, zodat de energiebehoefte van de (aangesloten) rekenzone(s) berekend kan worden.
Zoeken naar kwaliteitsverklaring
Zoek op merk, type, of bijvoorbeeld de code uit de BCRG databank, en klik op de betreffende zonneboiler. De gegevens (onder de ‘Zonnecollector’) zullen ingevuld worden.
Als een zonneboiler niet gevonden wordt, en deze is nog wel geldig, dan kun je altijd kiezen voor handmatige invoer (je zet het vinkje dan weer uit). Je kunt desgewenst navraag doen of een melding geven dat een bepaalde zonneboiler niet gevonden wordt, wij kunnen dit met BCRG opnemen.
Oppervlak per paneel of collector
Vul hier het oppervlak in, neem deze over uit documentatie of van een eventuele de kwaliteitsverklaring.
Voor een collector vul je hier het referentie oppervlak in.
Uit het opnameprotocol §15.4.6:
Bepalen
Bepaal per subsysteem de totale paneel- of collectoroppervlakte van het gebouw waarvan de energieprestatie wordt bepaald. Bij panelen moet je totaaloppervlakte van het systeem bepalen. Bij collectoren moet je ook het aantal collectoren bepalen.Aandachtspunten
- Als het apertuuroppervlak of referentieoppervlak niet is aangegeven in de documentatie, moet je uitgaan van de bruto werkelijke oppervlakte van PV(T)-panelen of vlakke plaatcollectoren (beglaasd of niet-beglaasd).
- Voor vacuümbuiscollectoren waarvan het referentieoppervlak niet is aangegeven, moet je de bruto oppervlakte vermenigvuldigen met 60% voor het bepalen van het referentieoppervlak.
- Als je een energieprestatieberekening doet voor slechts een deel van een gebouw en het gebouw heeft een gezamenlijk zonnestroomsysteem, dan moet je het totale Watt-piekvermogen van het zonnesysteem naar rato van de gebruiksoppervlakte aan dit deel van het gebouw toekennen (bijvoorbeeld een woning in een woongebouw waarbij de installatie op het VvE-dak ligt).
Uit het praktijkboek §15.4.6:
De paneel- of collectoroppervlakte (zogenaamde referentieoppervlak op basis waarvan de gegevens van de specifieke collector of het specifieke paneel worden vastgesteld) kun je terugvinden op de kwaliteitsverklaring (indien aanwezig). Als er geen gecontroleerde kwaliteitsverklaring is, kun je de oppervlakte van de panelen of collectoren in de productdocumentatie vinden.
Als je het type paneel en daardoor de oppervlakte ook niet kunt bepalen, dan kun je de volgende methoden proberen:
- Tel de dakpannen naast en boven of onder de panelen. Een dakpannen liggen meestal op een breedte van ongeveer 20 cm naast elkaar en 30 tot 35 cm boven elkaar.
- Gebruik Google Earth/Topotijdreis/Kadasterdata/Bing Maps e.d., Soms kunnen verschillende sites tot betere resultaten komen. Let op dat je alleen de geprojecteerde afstand kunt meten en je dus altijd de horizontaal liggende kant van de panelen meet. Zie het voorbeeld.
- Je kunt ook een foto maken en in perspectief de lengte bepalen als je de breedte van een woning wel weet.
De grootte van zonnepanelen varieert per merk en type. In de basis maken we in Nederland gebruik van polykristallijne of monokristallijne zonnepanelen. De afmetingen van deze zonnepanelen liggen tussen de volgende waarden:
- Lengte zonnepaneel: 1,5 m tot 2 m
- Breedte zonnepeel: 0,8 m tot 1,15 m
De standaard afmeting voor een zonnepaneel is 1,65 meter lang en 1 meter breed. Dit is doorgaans de meest voorkomende en toegankelijke maat voor een zonnepaneel in Nederland.
In het praktijkboek is hier een voorbeeld van uitgewerkt.
Publicaties
ISSO 75.1 paragraaf 15.4.6
ISSO 82.1 paragraaf 15.4.6
Praktijkboek Energieprestatie paragraaf 15.4.6
Aantal
Geef hier het aantal collectoren op.

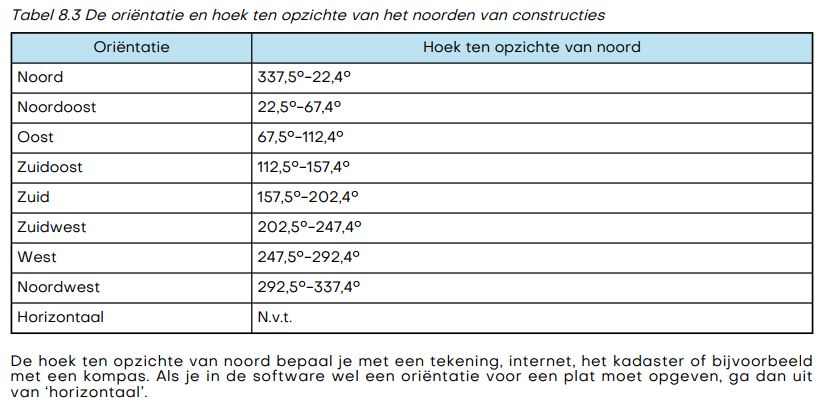

Orientatie
Uit het opnameprotocol §15.4.2:
Bepaal per aanwezig zonne-energiesysteem de oriëntatie. De volgende opties zijn mogelijk: N, NO, O, ZO, Z, ZW, W, NW. Tussenliggende waarden moet je afronden op de dichtstbijzijnde oriëntatie, zie tabel 8.3.
Publicaties
ISSO 75.1 paragraaf 15.4.2
ISSO 82.1 paragraaf 15.4.2
Zonnecollector

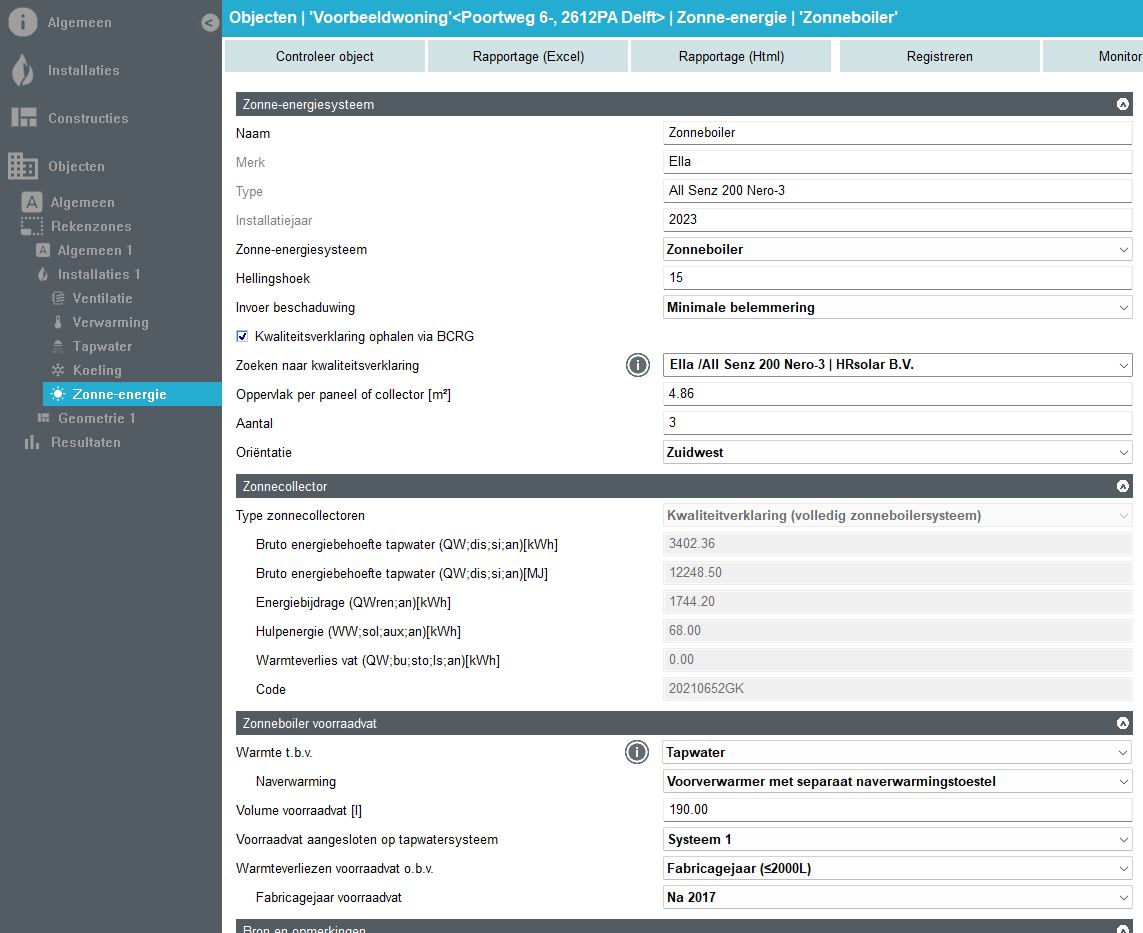

Kwaliteitsverklaring via BCRG koppeling
Als je eerder aangegeven hebt dat je een kwaliteitsverklaring via BCRG wilt ophalen, dan hoef je niets meer in te vullen.
Heb je geen kwaliteitsverklaring, of vul je de gegevens handmatig in, dan volgt hieronder een toelichting op de invoervelden van de groupbox Zonnecollector.
Type collectoren
Vul hier in of er een kwaliteitsverklaring is (voor het volledige zonneboilersysteem*), of geef het type collector op: Niet-beglaasde of niet-afgedekte collector; Beglaasd of afgedekt; Vacuümbuis (met circulaire absorbeerder) of Onbekend. Als je voor Onbekend kiest, dan wordt er met niet-beglaasde collector gerekend. In het Praktijkboek Energieprestatie van ISSO staan afbeeldingen/voorbeelden van de verschillende typen.
De termen (niet-) afgedekt en (niet-) beglaasd worden beiden gebruikt en betekenen hetzelfde.
Vacuümbuis kan niet gekozen worden als het om een PVT-systeem gaat.
Als het een PVT-systeem betreft en het is onbekend om welk type collector het gaat, reken dan met ‘niet-beglaasd’, waarbij de verhouding tussen het totale oppervlak van de collectoren en het volume van het opslagvat voor warm water tussen 0,015 en 0,03 m²/l ligt.
Publicaties
ISSO 75.1 paragraaf 15.4.5
ISSO 82.1 paragraaf 15.4.5
Praktijkboek Energieprestatie paragraaf 15.4.5
*Kwaliteitsverklaring zonneboilersysteem
Een kwaliteitsverklaring van een zonneboilersysteem bevat minimaal de volgende gegevens:
- de energiebijdrage QW;ren;an in kWh (per jaar);
- de hulpenergie WW;aux;sol;an in kWh (per jaar);
- het warmteverlies van het voorraadvat QW;bu;sto;ls;an in kWh (per jaar).
De (geïnterpoleerde) waardes kun je overnemen van de kwaliteitsverklaring. Voor interpoleren gebruik je de berekende bruto energiebehoefte tapwater. Vul eerst het hele object in, forfaitair, zonder kwaliteitsverklaring, zodat de energieprestatie berekend wordt. Als je daarna in het object naar het zonneboiler invoerscherm gaat en de kwaliteitsverklaring aan zet, wordt de bruto energiebehoefte tapwater in kWh/jaar getoond. Heeft het project meerdere woningen, dan kun je ook een rapportage alle datavelden maken en naar het tabblad ‘KV_Beh’ gaan om de behoefte van de verschillende woningen af te lezen.
Heb je hulp nodig bij het (handmatig) invullen van een kwaliteitsverklaring, neem contact op met onze Service & Support medewerkers.
Publicaties
ISSO 75.1 paragraaf 15.3.1
ISSO 82.1 paragraaf 15.3.1

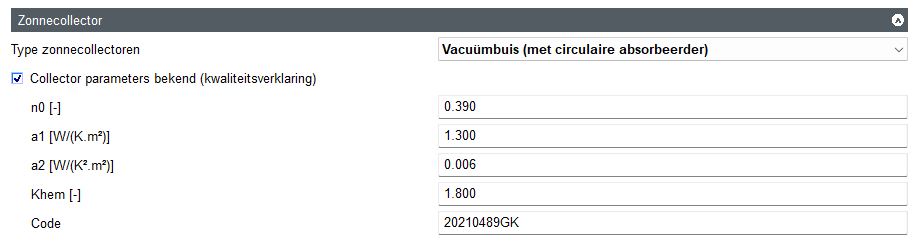

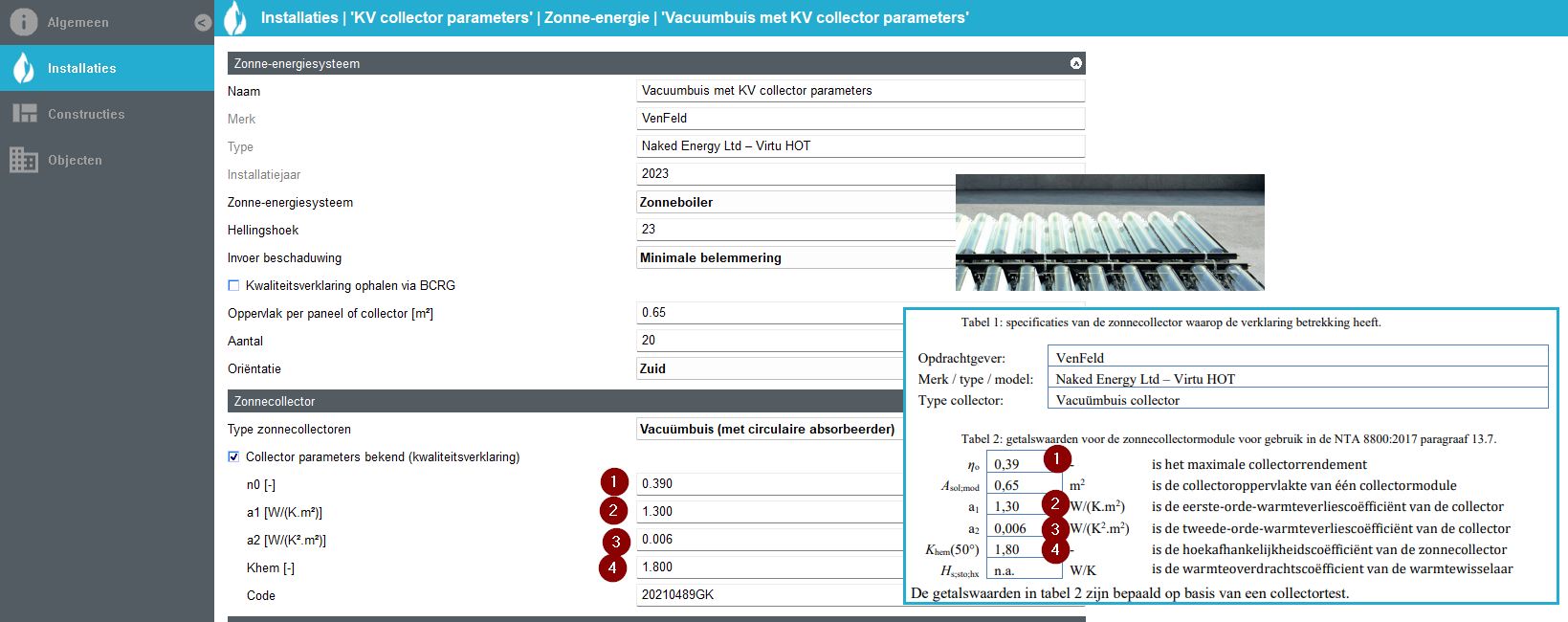

Collector parameters bekend (kwaliteitsverklaring)
Voor deze kwaliteitsverklaring is er nog geen koppeling met de BCRG databank beschikbaar, de gegevens moet je dus handmatig overnemen van de verklaring.
- n0 het maximale collectorrendement;
- a1 de eerste-orde-warmteverliescoëfficiënt van de collector;
- a2 de tweede-orde-warmteverliescoëfficiënt van de collector;
- Khem de hoekafhankelijkheidscoëfficiënt van de zonnecollector.
Publicaties
ISSO 75.1 paragraaf 15.4.5
ISSO 82.1 paragraaf 15.4.5
Praktijkboek Energieprestatie paragraaf 15.4.5

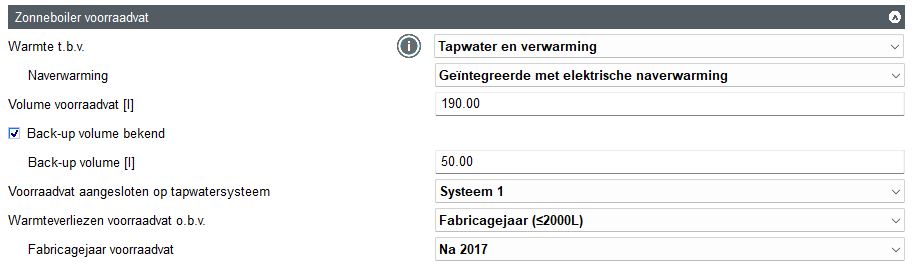

Zonneboiler voorraadvat
Tot slot geef je de benodigde gegevens van het voorraadvat op.
Warmte t.b.v.
Hier geef je aan of de zonneboiler warmte levert aan het tapwater en/of verwarmingssysteem.
Naverwarming
Kies hier het type hier naverwarming van het voorraadvat: Voorverwarmer met separaat naverwarmingstoestel; Geïntegreerde met gasgestookte naverwarming; Geïntegreerde met elektrische naverwarming of Onbekend. Als je voor onbekend kiest, dan wordt er gerekend met een zonneboiler met separaat naverwarmingstoestel.
Publicaties
ISSO 75.1 paragraaf 15.3.2
ISSO 82.1 paragraaf 15.3.2
Praktijkboek Energieprestatie
Volume voorraadvat (l)
Geef het volume van het voorraadvat op in liter.
Publicaties
ISSO 75.1 paragraaf 15.3.3
ISSO 82.1 paragraaf 15.3.3
Praktijkboek Energieprestatie paragraaf 15.3.3
Back-up volume bekend
Als er geïntegreerde naverwarming is (of naverwarming is onbekend), dan kun je aan vinken of het back-up volume bekend is.
Als je deze aan vinkt, kun je het back-up volume in liter invullen.
Voorraadvat aangesloten op tapwatersysteem
Kies op welk tapwatersysteem het voorraadvat aangesloten is. Dit is tapwatersysteem 1 of 2 opgegeven bij tapwater in dezelfde rekenzone.
Warmteverliezen voorraadvat o.v.b.
Geef aan hoe de warmteverliezen van het voorraadvat bepaald moeten worden. Dit kan via een eventuele kwaliteitsverklaring; een Energielabel of het Fabricagejaar (voor vaten tot en met 2000 liter).
Kwaliteitsverklaring: Als er een kwaliteitsverklaring is voor de warmteverliezen van het voorraadvat, dan kun je de warmteoverdrachtscoëfficiënt in W/(m·K) overnemen in Vabi EPA.
Het energielabel (A+ t/m G) kun je overnemen uit productspecificatie. Als deze niet bekend is, dan kies je voor het fabricagejaar.
Het fabricagejaar is opgedeeld in twee keuzes: Tot en met 2017 en vanaf 2018 (Na 2017), of een Onbekend fabricagejaar.
Veel gestelde vragen
Wat vul ik bij tapwater in?
Als er geen separate naverwarming is en de tapwatertemperatuur wordt gegarandeerd door het geïntegreerd elektrisch naverwarmingselement, kun je bij tapwater invullen als een elektrische doorstromer, of een elektrisch boiler zonder voorraadvat opgeven. Als het een zonneboilersysteem is met geïntegreerde gasgestookte naverwarming, kun je dit bij tapwater opgeven als een gasgestookt warmwatertoestel.
De opgewekte energie die door de zonneboiler wordt geleverd voor het verwarmen van warm tapwater, wordt altijd afgetrokken van de warm tapwaterbehoefte van het gekoppelde tapwatersysteem.
Hoe vul ik een gemeenschappelijke zonneboiler in?
Als er een individueel tapwatersysteem is, dan moet oppervlak, aantal en het volume van het voorraadvat door de EP-adviseur zelf oppervlakte gewogen verdeeld worden, zie onderstaand rekenvoorbeeld.
Het totaal gebruiksoppervlak van de aangesloten woningen is 750 m² en het energielabel wordt opgesteld voor een appartement van 75 m². De verhouding waarmee het oppervlak verdeeld moet worden word dan 75 /750 = 0.1 (fgebouw). Het aantal collectoren is niet in decimale waarden in te vullen. Daarom verdeeld je het totale collectoroppervlak. Stel er liggen in totaal 25 panelen van 2.01 m², dan is dat totaal 50.25 m². Voor dit appartement van 75 m² wordt het collectoroppervlak dan 0.1 × 50.25 = 5.03 m² met het aantal 1.
Ook het volume moet verdeeld worden om het warmteverlies van het voorraadvat niet volledig aan het appartement toe te rekenen. Hier kan ook een factor 0.1 gebruik worden, maar een gemotiveerde berekening van volume zou ook kunnen. Immers het warmteverlies van een voorraadvat van 20 liter is niet gelijk aan het warmteverlies van twee voorraadvaten van 10 liter.
Er is 1 voorraadvat met zonnecollectors op verschillende oriëntaties. Hoe vul ik dat in?
Opslag
Vanuit de EPBD IV moet energie opslag meegenomen worden voor het energielabel. Als deze opslag samen voldoende groot is (5 kWh of meer), dan heeft dit een gunstig effect op de EP2.
Lees hier meer over energie-opslag in de NTA 8800 en maatwerkadvies berekening.
https://www.vitec-vabi.com/nieuws/energieopslag-in-de-nieuwe-nta-8800-2025/
Elektrische en thermische energie-opslag
Publicaties
ISSO 75.1 paragraaf 15.5
ISSO 82.1 paragraaf 15.5
Praktijkboek energieprestatie paragraaf 15.5
Type opslag
Geef aan of er elektrische of thermische opslag aanwezig is.
Uit het opnameprotocol, zie publicaties hierboven:
Elektrische opslagsystemen
Bepalen
- Ga na of er op het eigen perceel een of meerdere thermische systemen voor de opslag van elektriciteit aanwezig zijn.
- Als aanwezig, bepaal de totale opslagcapaciteit van alle systemen samen, in kWh.
Aandachtspunten
De aanwezigheid van elektrische opslagsystemen is op basis van de volgende voorwaarden:
- Er is ook een zonnestroominstallatie aanwezig die voldoet aan de aandachtspunten van paragraaf 15.2;
- De opslagsystemen moeten gebouwgebonden zijn. Systemen die voorzien zijn van een stekker via een wandcontactdoos zijn niet gebouwgebonden;
- Er is een fysieke verbinding met de elektrische installatie en de opgeslagen stroom komt ten goede aan het gebouw, de woning of woongebouw.
Thermische opslagsystemen
Standaard elektrische boilers met slimme regelingen vallen daar niet onder.
Bepalen
- Ga na of er op het eigen perceel een of meerdere elektrische systemen voor de opslag van elektriciteit aanwezig zijn.
- Als aanwezig, bepaal de totale opslagcapaciteit van alle systemen samen, in kWh.
Aandachtspunten
De aanwezigheid van thermische opslagsystemen is op basis van de volgende voorwaarden:
- Er is ook een zonnestroominstallatie aanwezig die voldoet aan de aandachtspunten van paragraaf 15.2;
- De opslagsystemen moeten gebouwgebonden zijn. Systemen die voorzien zijn van een stekker via een wandcontactdoos zijn niet gebouwgebonden;
- Er is een fysieke verbinding met de zonnestroom installatie en de opgeslagen warmte komt ten goede aan de het gebouw, de woning of woongebouw.
Totale opslag capaciteit [kWh]
Vul je de opslagcapaciteit in.
Beschaduwing
Uit het opnameprotocol:
Bij PV(T)-panelen of zonnecollectoren wordt, in afwijking tot ramen, niet gesplitst als er verschillen in beschaduwing zijn binnen de installatie waar paneelvlakken voorkomen met gelijke oriëntatie en hellingshoek. In dit geval wordt de beschaduwing vanuit het midden van de panelen van het zonne-energiesysteem met gelijke hellingshoek en oriëntatie bepaald en ingevoerd.
Voor PV- en zonnecollectorpanelen gelden de volgende beschaduwingsopties niet: ‘Belemmering met constante hoogte evenwijdig aan verticaal zonontvangend vlak’ en ‘Overstek evenwijdig aan verticaal zonontvangend vlak’.
Je kunt er voor kiezen dat de software automatisch bepaald welke belemmering er sprake is, je vult dan alle afmetingen in van de al dan niet aanwezige belemmering, zijbelemmering (links en/of rechts) en overstek, je klikt op rekenen en je ziet welke type beschaduwing er gerekend wordt.
Je kunt ook zelf bepalen welk type beschaduwing van toepassing is, dan kun je deze direct kiezen. De onderbouwing bewaar je in het projectdossier.
Voor zijbelemmering geef je vervolgens op of die Links, Rechts of aan Beide zijden van het paneel, of de collector is, en of de relatieve breedte kleiner dan 1.0 of tussen 1.0 en 3.73 is. Deze informatie is nodig om de beschaduwingsreductiefactor (Fsh;obst;mi) uit tabel 17.10 (NTA 8800 : 2023) te bepalen.
NTA 8800 tabel 17.10 (voorbeeld: zuid)
Publicaties
ISSO 75.1 hoofdstuk 16
ISSO 82.1 hoofdstuk 16
Praktijkboek Energieprestatie hoofdstuk 16
