1. Zorg dat je epa-project volledig is doorgerekend voordat je de kwaliteitsverklaringen toepast
2. Gebruik de Excel-rekentool om waarden te interpoleren
3. Controleer bij elke stap of waarden correct zijn overgenomen
4. Let op: wijzigingen in de invoer kunnen invloed hebben op de behoefte en vereisen mogelijk hernieuwde interpolatie

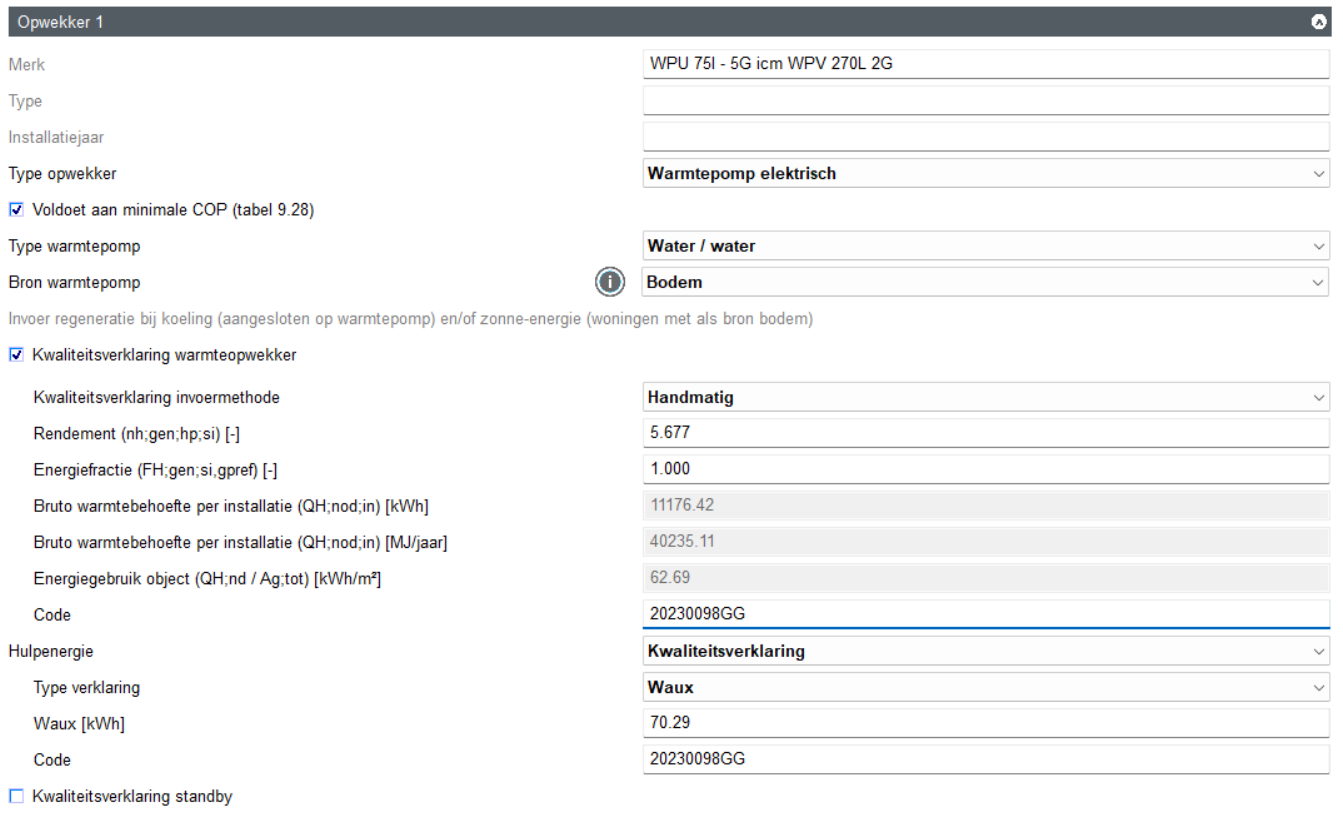

1.1 Basisinvoer warmtepomp

Voer de volgende instellingen in bij de verwarmingsinstallatie:

• Type opwekker: Warmtepomp elektrisch
• Type warmtepomp: Water/water
• Bron warmtepomp: Bodem
• Wateraanvoertemperatuur: 45/40 graden
• Type: WPU 75-5G met vergrote bron

1.2 Kwaliteitsverklaring invoeren

1. Activeer het vinkje ‘Kwaliteitsverklaring warmteopwekker’
2. Stel Kwaliteitsverklaring invoermethode in op: Handmatig

1.3 Benodigde waarden uit Vabi EPA

Noteer de volgende waarden uit jouw epa-berekening:

• Energiegebruik object (QH;nd / Ag;tot): [kWh/m²]
• Bruto warmtebehoefte per installatie (QH;nod;in): [kWh/jaar]

Voorbeeld:

• Energiegebruik object = 62,69 kWh/m²
• Bruto warmtebehoefte = 11.176,42 kWh/jaar

1.4 Juiste tabel bepalen in kwaliteitsverklaring

1. Vergelijk het energiegebruik object uit Vabi EPA met de waarde QH;dis / Ag;tot in de kwaliteitsverklaring
2. Bepaal of je de tabel voor standaard of vergrote bron moet gebruiken

Voorbeeld: Bij 62,69 kWh/m² > 41,67 kWh/m² gebruik je de tabel met vergrote bron op pagina 17

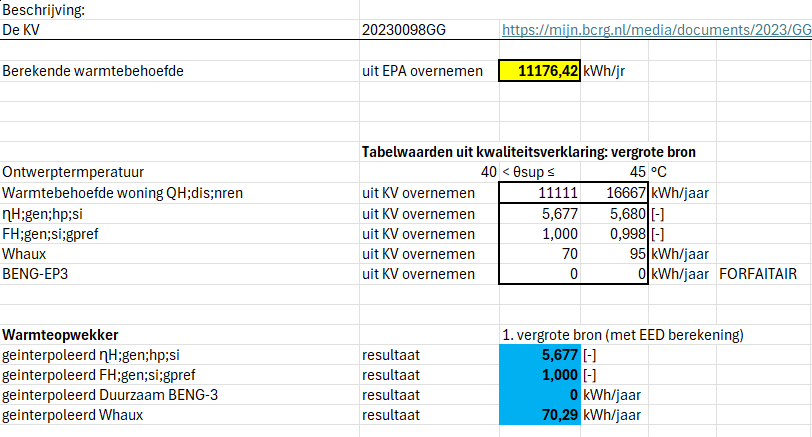

1.5 Interpoleren in Excel

Open het Excel-bestand, tabblad 20230098GG-RV:

1. Vul onder ‘Tabelwaarden uit kwaliteitsverklaring’ de waarden in:
   • Zoek in de kwaliteitsverklaring de twee kolommen waartussen de bruto warmtebehoefte uit Vabi EPA valt
   • Zoek de rij die overeenkomt met de aanvoertemperatuur (45/40 graden)
   • Vul alle relevante waarden in uit de kwaliteitsverklaring
2. Vul de epa-waarden in:
   • Energiegebruik object
   • Bruto warmtebehoefte per installatie
   • Aanvoertemperatuur
3. De geïnterpoleerde waarden (blauw gemarkeerd) kunnen direct worden overgenomen in Vabi EPA

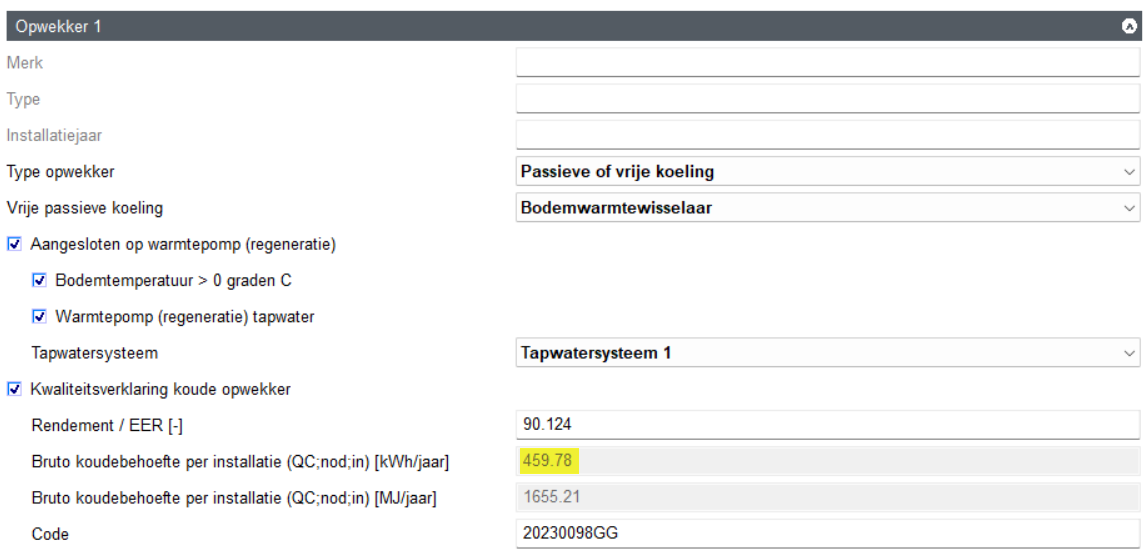

2.1 Basisinvoer koeling

Voer de volgende instellingen in bij de koelinstallatie:

• Type opwekker: Passieve of vrije koeling
• Vrije passieve koeling: Bodemwarmtewisselaar
• Aangesloten op warmtepomp (regeneratie): Aanvinken
  • Bodemtemperatuur: > 0 graden C
  • Warmtepomp (regeneratie): Tapwater
  • Tapwatersysteem: Tapwatersysteem 1
• Distributiemedium: Water
• Wateraanvoertemperatuur: 17/21 graden

2.2 Kwaliteitsverklaring invoeren

Activeer het vinkje ‘Kwaliteitsverklaring koude opwekker’

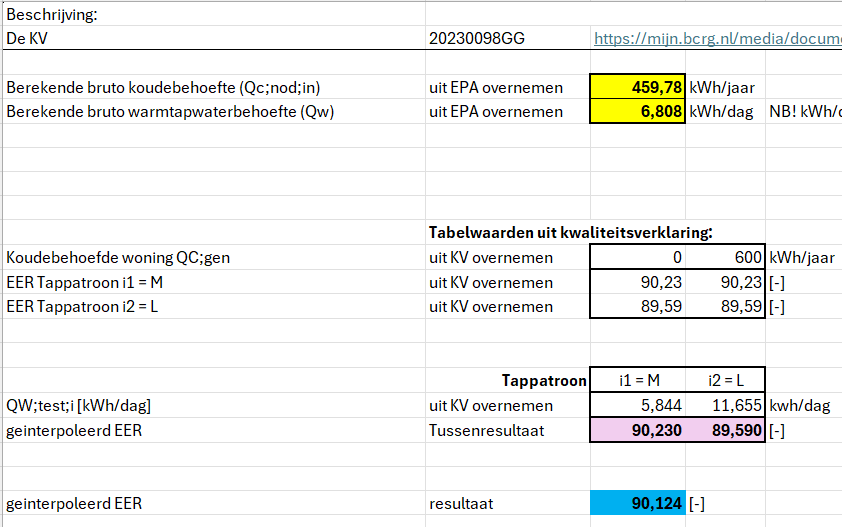

2.3 Interpoleren in Excel

Open het Excel-bestand, tabblad 20230098GG-RK:

1. Ga in Vabi EPA naar het tapwater scherm en activeer tijdelijk de kwaliteitsverklaring
2. Noteer de warm tapwaterbehoefte per dag in Excel cel C5
3. Ga naar het koeling scherm en noteer de bruto koudebehoefte in cel C4

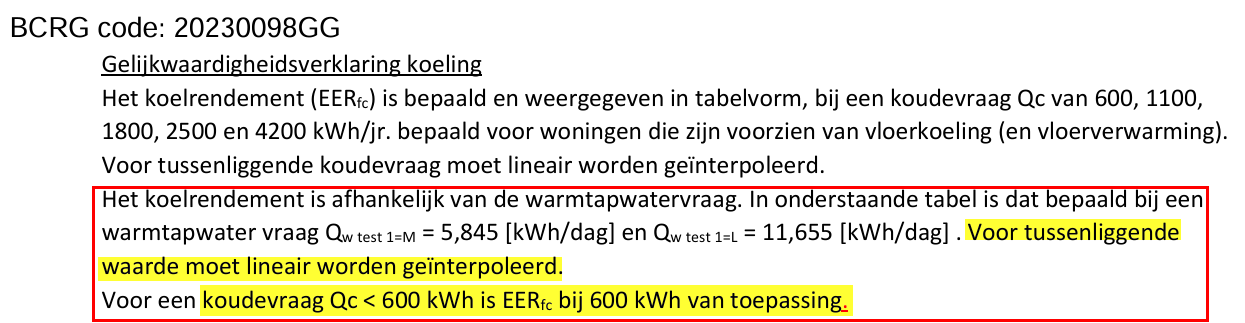

Let op: Bij een koudebehoefte < 600 kWh/jaar geldt volgens pagina 3 van de kwaliteitsverklaring de EER-waarde bij 600 kWh

1. Controleer of het tappatroon (i1=M of i2=L) binnen het bereik van de kwaliteitsverklaring valt
2. De QW;test waarde is voor alle opwekkers en voorraadvaten gelijk
3. Het geïnterpoleerde resultaat uit cel C21 kan je overnemen in Vabi EPA

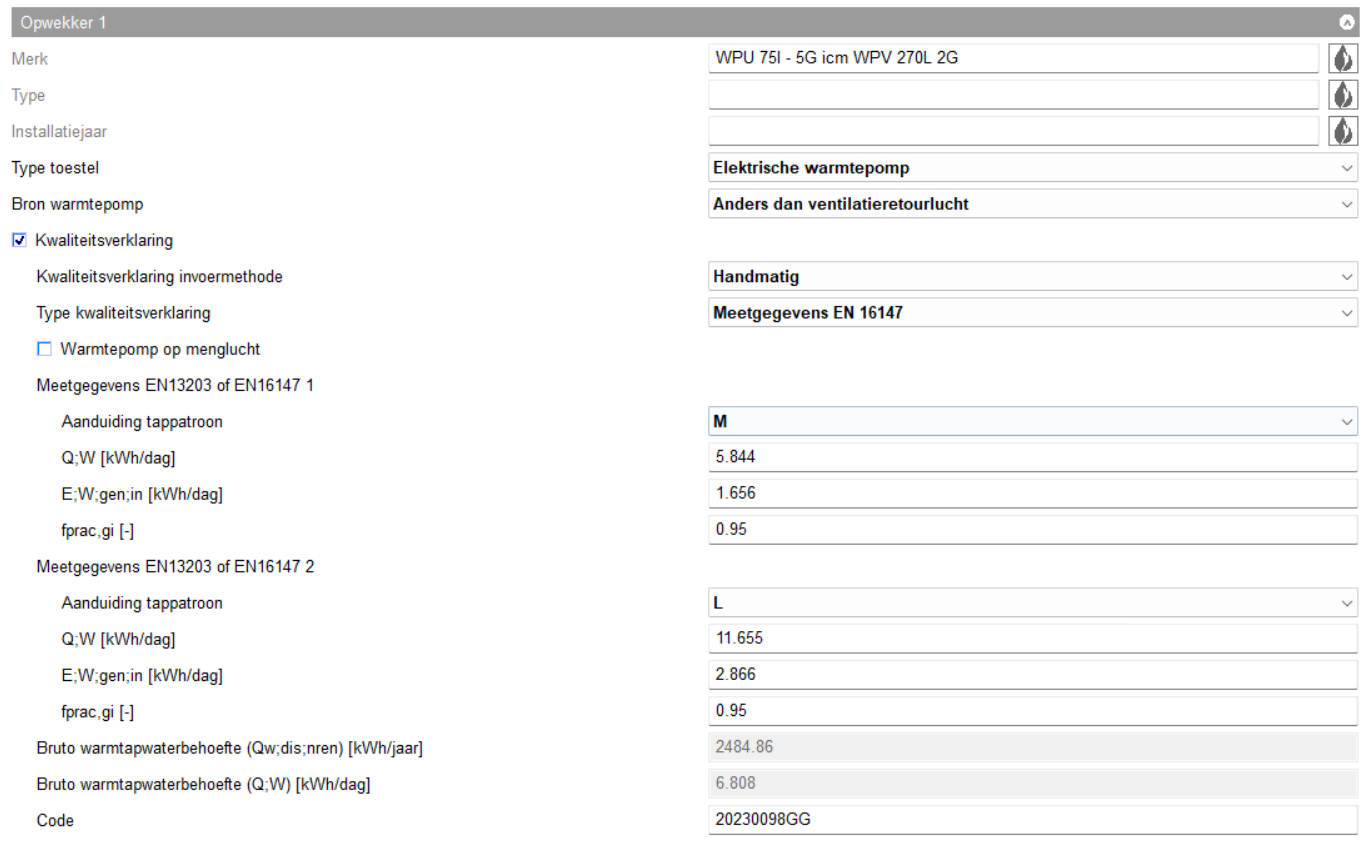

3.1 Basisinvoer tapwater

Voer de volgende instellingen in bij het tapwatersysteem:

• Type opwekker: Compleet toestel
• Type toestel: Elektrische warmtepomp
• Bron warmtepomp: Anders dan ventilatieretourlucht

3.2 Kwaliteitsverklaring invoeren

Stel Invoermethode kwaliteitsverklaring in op: Handmatig

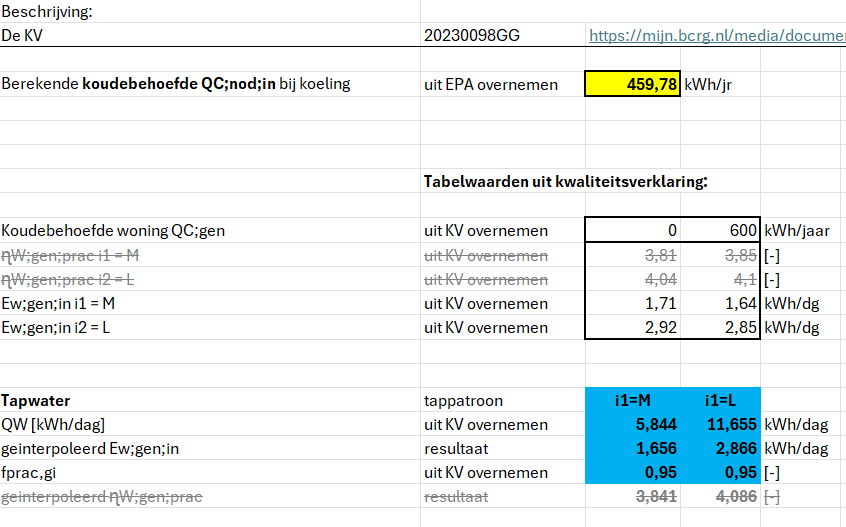

3.3 Interpoleren in Excel

Open het Excel-bestand, tabblad 20230098GG-TP:

1. Noteer de bruto koudebehoefte (deze heb je al bepaald bij koeling)
2. Zoek in de kwaliteitsverklaring de kolom EW;gen (niet EER)
3. Interpoleer EW;gen op basis van de koudebehoefte
4. Neem de volgende waarden over in Vabi EPA:
   • QW;test (staat links in de tabel)
   • fprac (staat op pagina 2 van de kwaliteitsverklaring)
   • EW;gen (geïnterpoleerde waarde uit Excel)

✓ Controleer of alle waarden correct zijn overgenomen van de kwaliteitsverklaring naar Excel
✓ Controleer of alle epa-waarden correct zijn ingevoerd in Excel
✓ Controleer of de geïnterpoleerde waarden correct zijn overgenomen in Vabi EPA
✓ Let op: bij wijziging van de invoer moet mogelijk opnieuw geïnterpoleerd worden
✓ Zorg dat het epa-project doorrekent voordat je begint met invoeren van de verklaring
